K2电子考试系统使用教程

K2/KE 电子考试系统概述：

K2 电子考试系统是根据地理信息协会的要求，开发用于无人机 CAAC 执照考试的外置挂载设备，配备高精度定位，具备强抗干扰的能力，为考试的顺利进行保驾护航
电子考试系统云地面站使用教程

K2/KE 电子考试系统产品参数

机载端设备：

机载数据单元和 4G 通信模块两部分组成。
机载数据单元包含信息处理器以及外部加速度计等传感器。
模块实现包含 RTK 的导航模块。RTK 天线采用双天线设计。
安装灵活，适用于不同无人机设备的安装需求。
机载数据单元内置 4G 网络通信模块和卫星接收模块，实现数据实时传输。
支持的卫星系统包括 GPS、GLONASS、北斗、GALILEO 等多频段。
通道数为 1408。
灵敏度：搜星模式-148dBm，追踪模式-167dBm。
定位精度：水平定位 0.01m+1ppm CEP，有效 RTCM32 差分数据接入情况。
速度精度：0.05m/s。
定位启动时间：冷启动平均约 25 秒。
高度限制：50 千米。
速度限制：500 米/秒。
加速度限制：4g。
工作电流：约 250mA。
工作频率为 4G 网络通信频段。
通信距离：一般通信可达 3 公里。
工作电压：7.2V-25.2V，支持 DC 电源适配器。
工作温度：-20°C 至 70°C。
满足无人机原地旋转 360 度及“8”字飞行科目相关的考试评估需求。
满足载人机驾驶员执照技能考试的训练和测试要求。

地面 RTK 基站：
内含无线电台，和机载天线模块实现自动互联和数据通讯:自带电池供电，也有外接直流供电 DC 接口,配套 DC 转 xT60 供电线,供电电压最大 5.5V，供电电流最大 2.1A
满电工作时长 8 小时:
地面 RTK 基站模块型
套
工作频段: GPS L1,1575MHz,L2,1227MH2,L5,1176MHz;北斗 B1,1561MHZB2,1207MHz,B3,1268MHZ; GLONASS L1,1602MHz L2,1237MHZ; GALILEOE1,1575MHz,E5a,1176MHz,E5b,1207MHz
通道数:1408
灵敏度:搜寻模式-148dBm 追踪模式-167dBm 定位时间:冷启动平均 60 秒(全天空测试环境)
数据协议:RTCM3.2 差分数据 默认 MSM4 格式(可配置 MSM4 格式)
电台数据信道:456MHZ
发射功率:158mW(22dBm)10
通讯距离:3 公里(无遮挡)
工作电流:最大 300mA
13 工作电压:7.2V-25.2V 14.工作温度:-20℃ 到 80℃

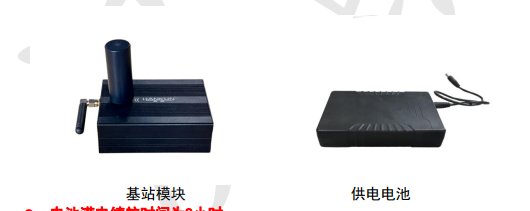

RTK 基站

1)指示灯
● 电池供电，电池电量显示五格 2)天线连接口
顶部为 RTK 天线接口，侧方为信号线接口
充电接口 3)
A 使用标准 DC 接口，充电器线接入后，充电器等会红色常量，当充满后会变成绿灯常量。
开机按键 5)
当电源线连接完成后，电池上有供电开关，拨动开关，LED 常量即可

基站模块电池满电续航时间为 8 小时;
供电电池
若机载端退出 RTK 定点定位，请检查基站电池是否需要更换电池;供电可使用 LiPo 2s~12S 电池。

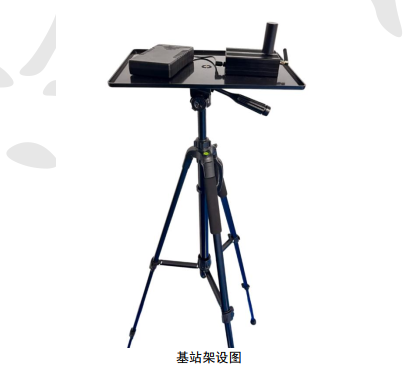

基站架设
当基站工作时，设备尽量架高和移动站之间尽量无遮挡，建筑物等遮挡将显著减少通讯距离。
基站的 GNSS 天线位置请尽量选择开阔无遮挡的环境，并且架设高度尽量高。如果周
围遮挡较多，可能会出现较长时间才能进入定点 RTK 完全无遮挡的环境即为地平面夹角 15 度以上，水平 360 度范围内都可直视天空无障碍物。

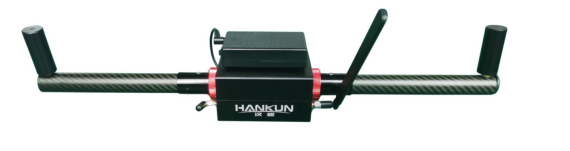

机载端

电源

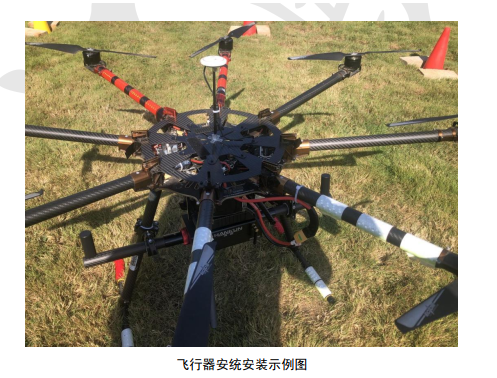

● 外置电池，使用 DC 接口供电，电池电量显示。可 DC 转 LiPo 电池供电，供电范围 2S~12S 安装时需要保证魔术贴的一面朝上，L0G 方向为机尾方向。 并且安装时，需要尽量靠近上方与水平中心(即近飞行器动力中心)。否则飞行器可能出现重心下移导致较大振动。 3)短天线接入 RTK 端口，长天线接入 4G 端口:

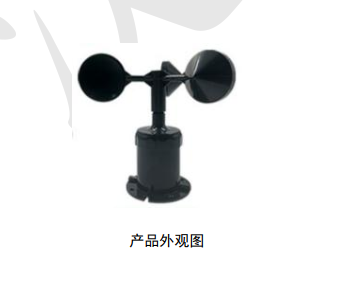

风速仪

可使用配套的电池进行供电。
架设的位置能测量出场地的客观风力即可。
正常通电后会在软件平台中属于该场地的机载设备的详情页面，显示风速仪的在线状态。

风速测量范围：0~30 米/秒
风速测量精度：±1 米/秒
材质：聚碳酸酯
耗电：小于 1W
运行温度：-30°C 至 80°C
工作湿度环境：15~95%RH
启动风力：0.2~0.4 米/秒

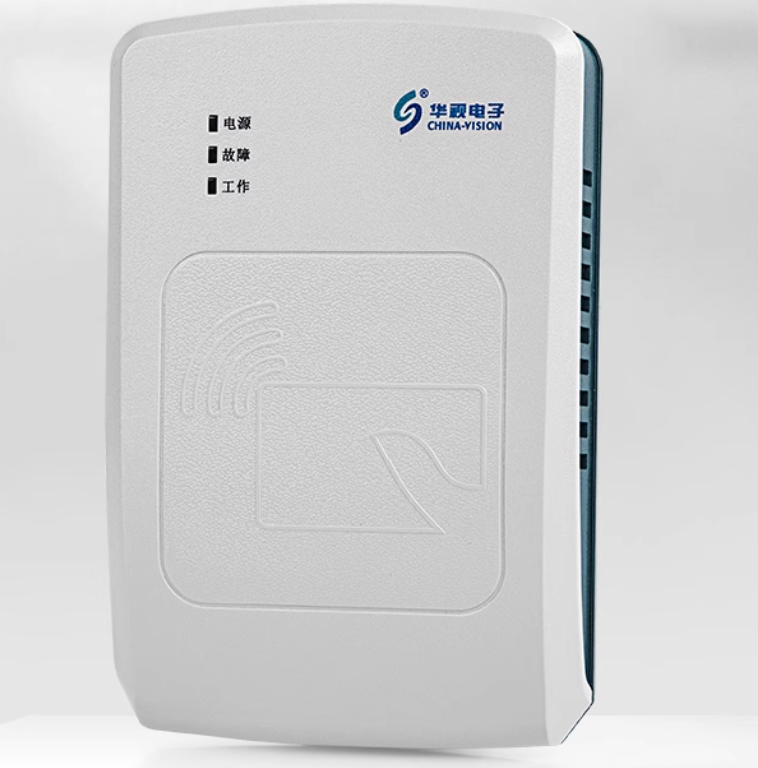

身份证读卡器

使用时用 USB 链接电脑，然后身份证靠近读卡器，在地面站点击读取

工作频率：13.56MHz ± 7KHz
接口：USB2.0
工作温度：0°C~50°C
贮运温度：-40°C~60°C
相对湿度：< 90%
贮运相对湿度：20%~93%
大气压力：86kPa~110kPa
平均无故障工作时间 (MTBF)：> 5000 小时
供电方式：USB 供电
使用操作系统：Windows XP/7/8/10 等常见操作系统
开发工具：支持 VC/C#/Delphi/VB/Java 等语言
重量：< 0.37kg
外形尺寸：190mm (L) × 125mm (W) × 40mm (H)

全功能视频演示流程
