FM 飞控是可以针对不同的用户需求,进行功能定制的多旋翼控制系统。
通过软件操作可进行日志回放,日志为飞行过程中记录的所有的数据信息。这些数据信息可用于分析还原当时飞行器的状态,操作指令等。
在飞行过程中若出现异常状态,飞控会触发保护模式,针对不同级别的异常状态,会使飞行器分别进入悬停、返航降落、原地降落、电机锁定的保护模式。
Processors & Sensors 处理器和传感器
FMU处理器:STM32H743
32 Bit Arm® Cortex®-M7, 480MHz, 2MB memory, 1MB SRAM
IO处理器:STM32F103
32 Bit Arm® Cortex®-M3, 72MHz, 64KB SRAM
On-board sensors 板载传感器
Accel/陀螺:ICM-42688-P
Accel/陀螺:BMI055
Mag磁罗盘:IST8310
气压计:MS5611
Electrical data 电子数据
电压的等级:
最大的输入电压:6伏
USB功率输入:4.75~5.25V
伺服轨道的输入:0~36
电流的等级:
Telem1最大输出电流限制器:1.5A
所有其他港口的合并输出电流限制器:1.5A
Mechanical data 机械数据
尺寸:84.8 * 44 * 14 mm
重量: 71克
Interfaces 接口
16-舵机的产出(8IO,8从FMU)有硬件可切换的3.3V或5v信号的模式
3个通用串口
Telem1-完整的流程控制、独立的1.5当前限制
Telem2-完整的流程控制
Telem3
GPS1-基本GPS口
GPS2-GPS口 buz
1个I2C口
支持专门I2C校准EEPROM位于传感器模块
2个CAN口
2个"调试"口
FMU调试
I/O调试
专用R/C输入Spectrum/DSM and S.车,CPPM、模拟/PWM RSSI
SBUS.总输出
2个功率输入口(模拟)
Other Characteristics 其他的特征
操作温度:-40-85°c
型号 2*12S 电源模块
电源模块端口及标记说明
型号 4*18S 电源模块
电源模块端口及标记说明

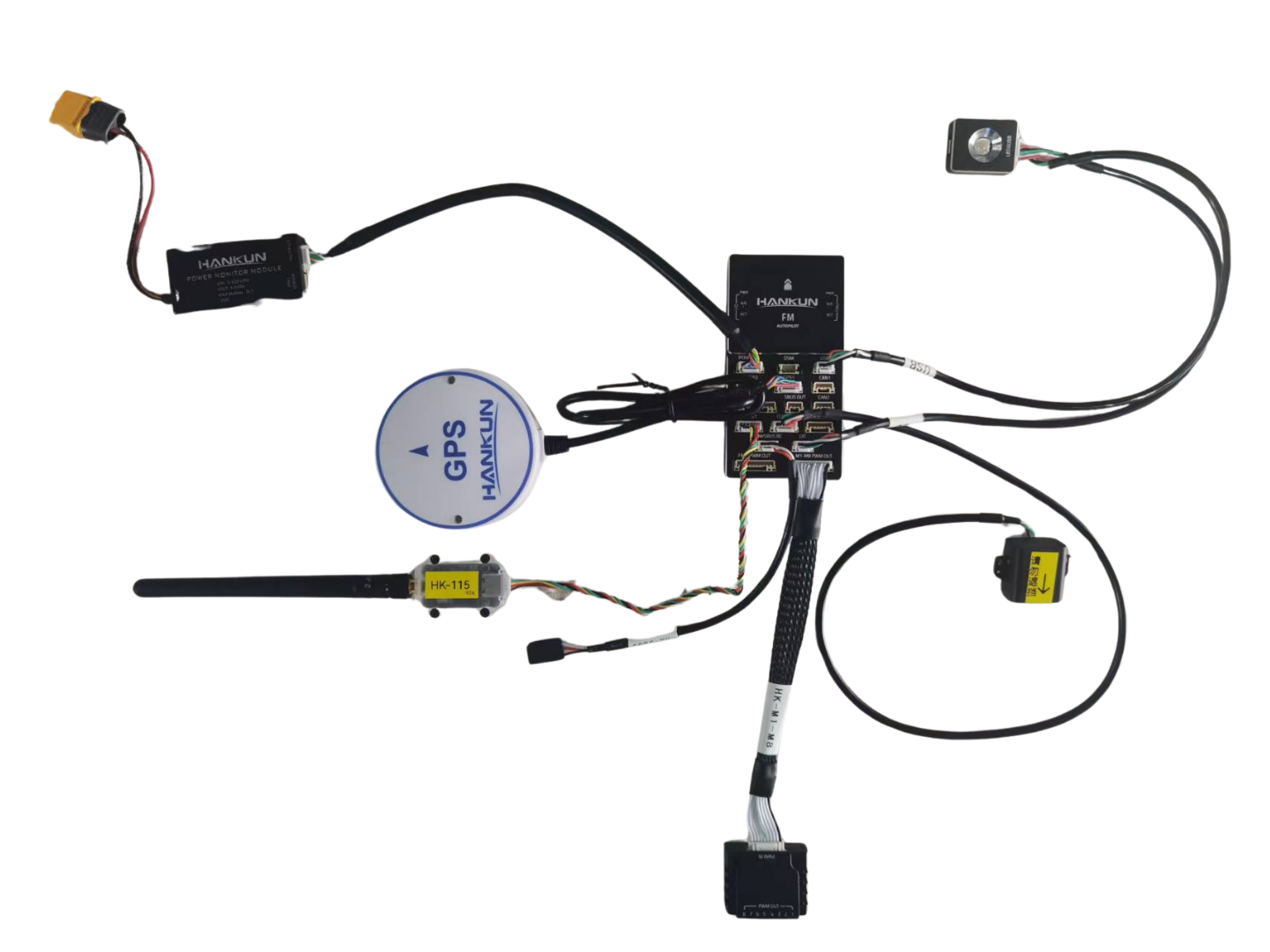

主控模块为 FM 飞控系统的核心部分,负责处理各模块发送的信息,以及飞行控制的运算与信号输出。
安装主控模块时,需注意以下内容:
关于电调与飞控的接线,F 系列飞控的 M1 电调序号如下图所示: 以俯视的角度且机头朝上,左上角第一个电机开始顺时针,不是逆时针。(机架中电机标注的编号可能会不一致,此时请以本说明为准)
在地面站的马达测试步骤中,操作人员可以确认电调与飞控的接线顺序是否正确。

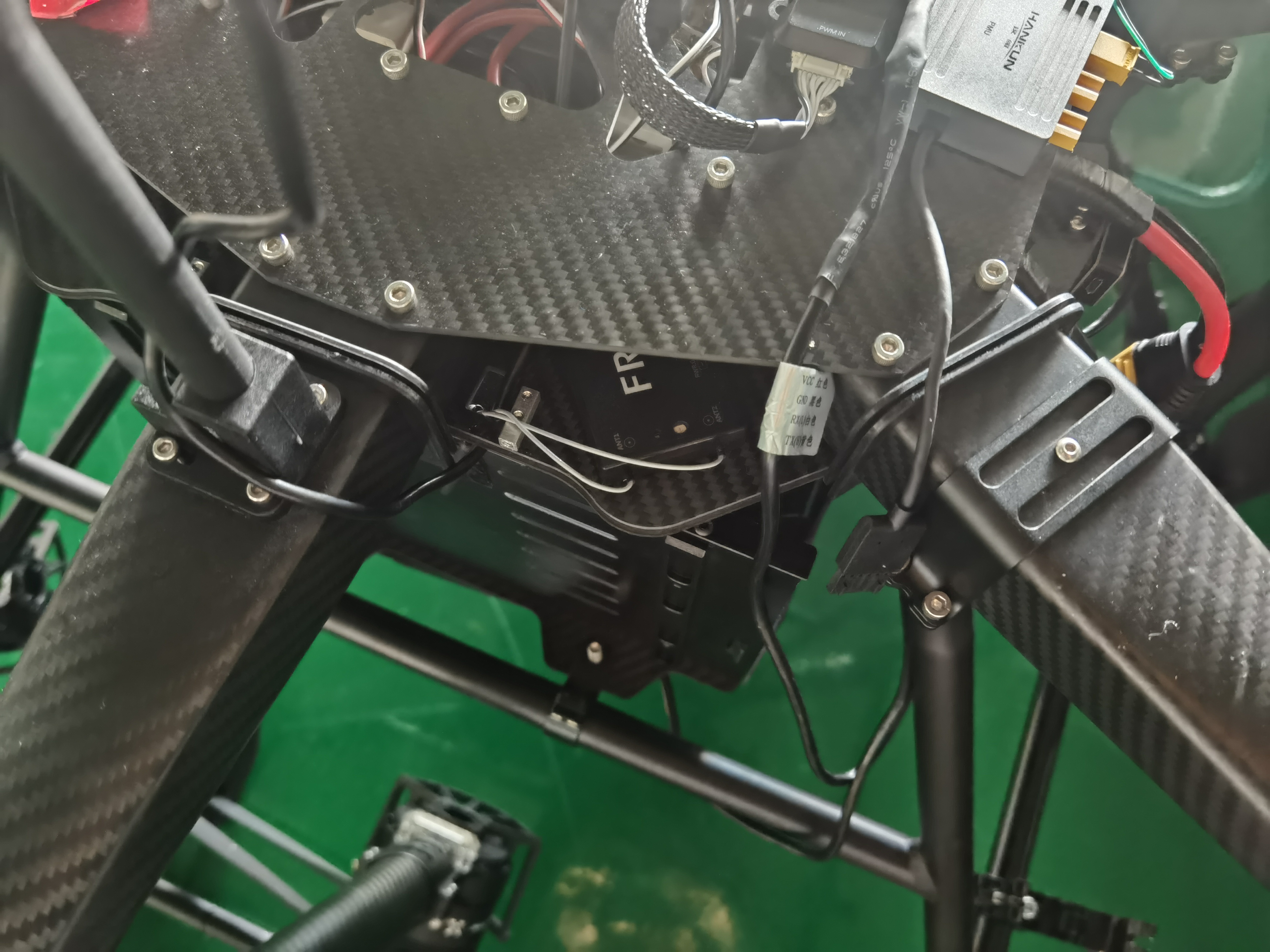

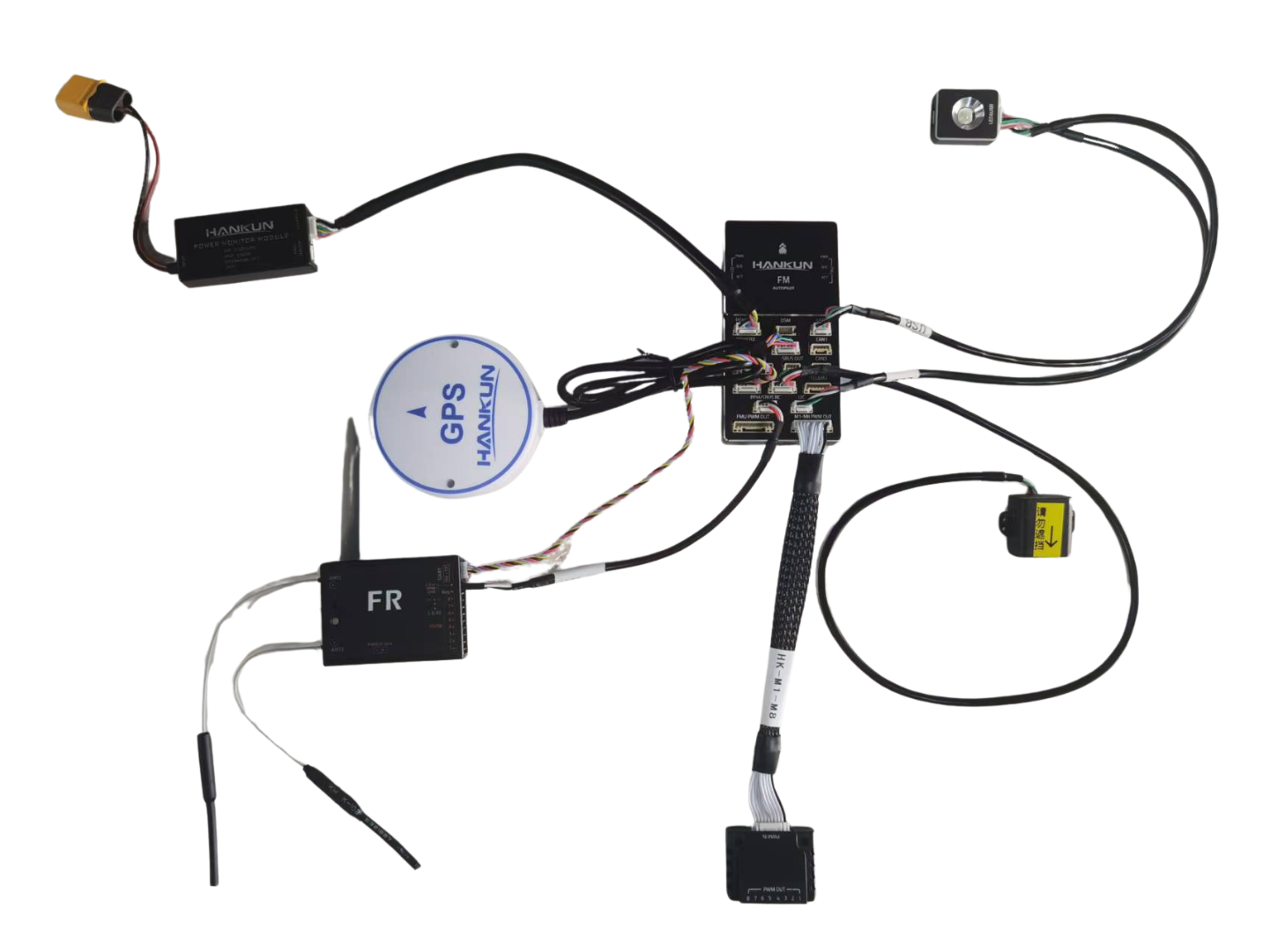

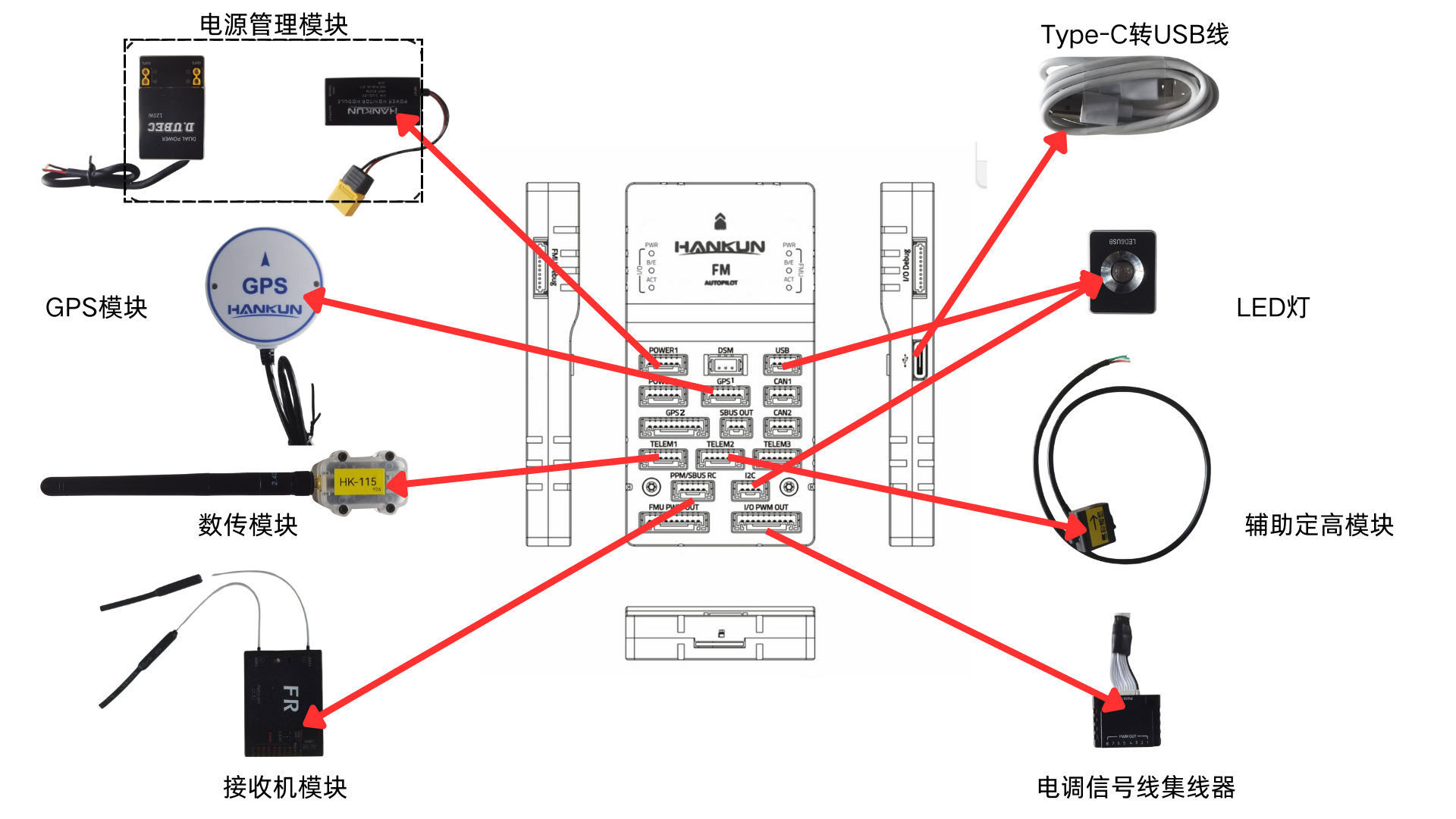

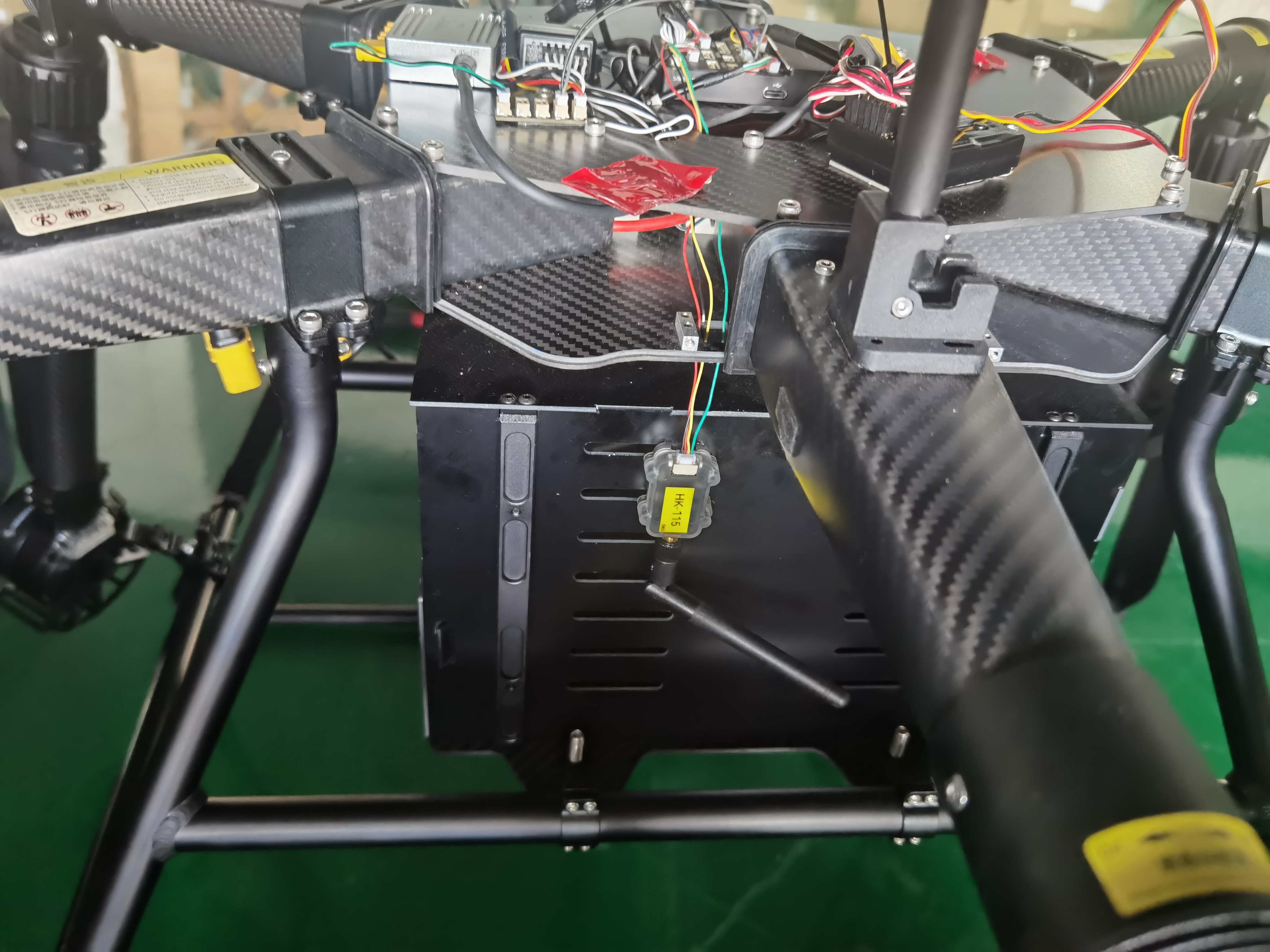

下方为主模块安装确认接线是否正确图示

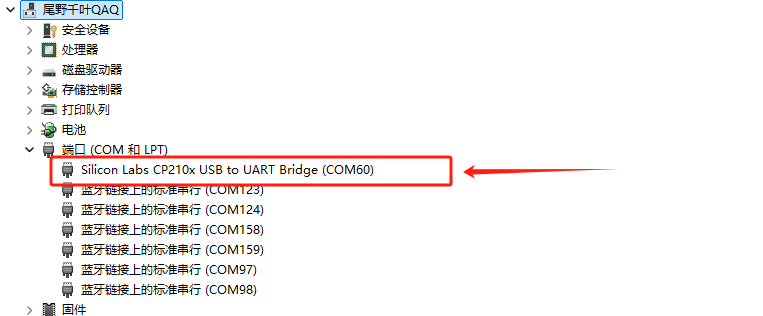

1.飞控或数传的 USB 接口进行的有线连接
2.蓝牙配对进行的无线连接
下方为飞控驱动以及数传驱动的下载链接
请下载名为:飞控驱动和数传驱动的内容并安装

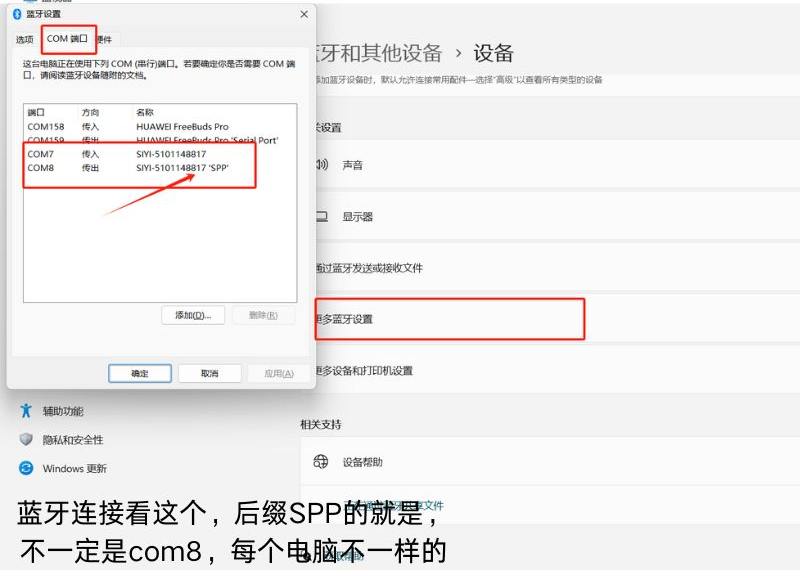

连接上主控蓝牙之后,拖动到电脑蓝牙页面最下方,找到“更多蓝牙设置”
点进去后选择上方“com口”
会看到下方显示“comx 传出 SIYI-XXXXXXXX"SPP"”,注意有这个spp的就是正确的com口号

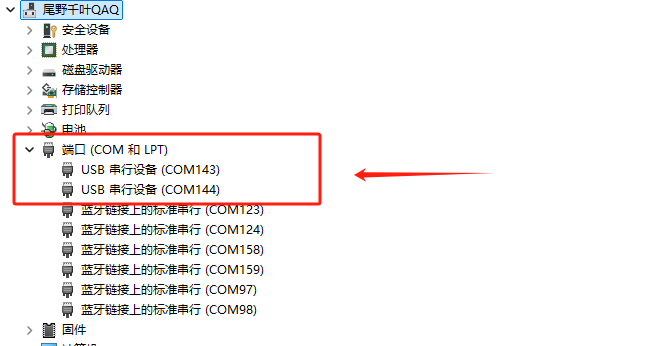

下方为蓝牙连接确认端口号图示

地面站点本地登陆,不要注册账号
保证地面站是最新版本,新老用户请移步至官方网址:下载官网
下载内容为:多旋翼超视距地面站-3D版本
保证电脑处于联网状态,打开地面站后,点击右上角的连接按钮
新建飞行器连接,输入飞行器的名字,左侧选择串口连接
下拉com口的列表,选择通过小妙招获取的正确的com口号,波特率选择57600,保存
点击右侧,打开链接,喝口茶静静的等待读条

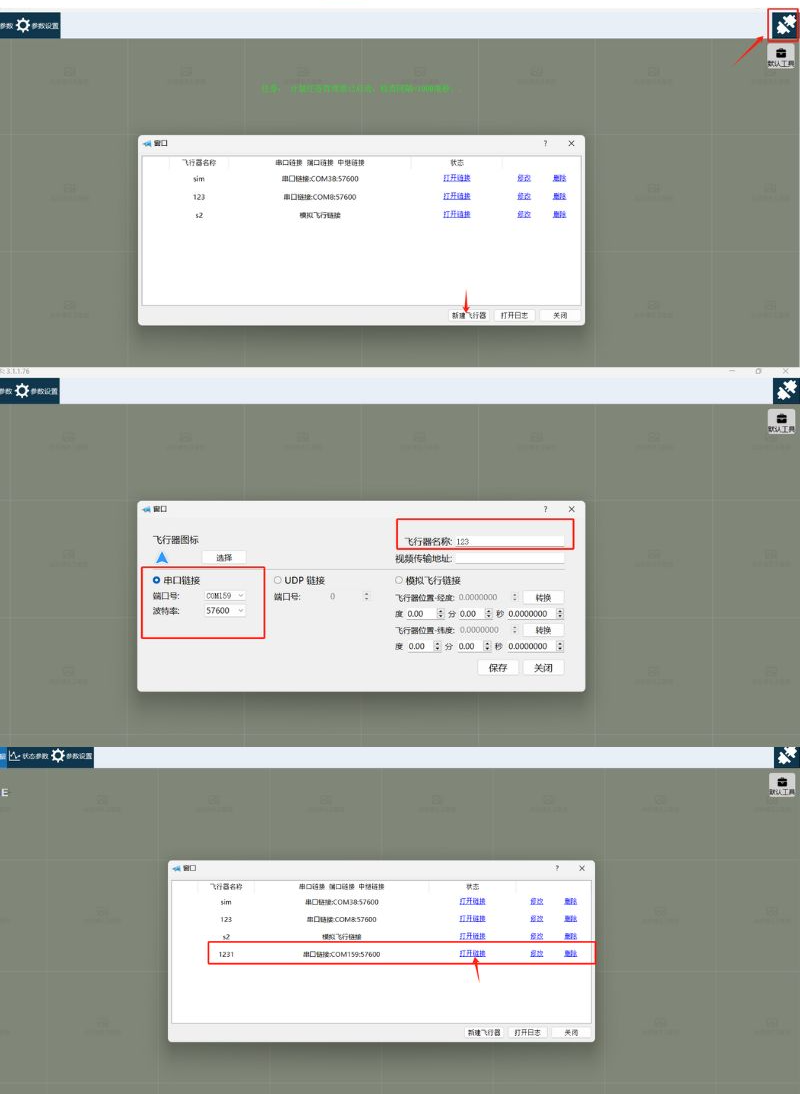

下方为连接地面站图示3

无论是汉鲲的整机用户还是仅购买汉鲲飞控的自组装用户,均需认真学习以下操作
对于仅购买汉鲲飞控的用户,在飞控正确安装在飞行器上且飞行器组装完成后,需按顺序逐个完成下方步骤
对于汉鲲的整机用户来说,收到汉鲲整机之后,仅需完成“马达测试”和“磁罗盘校准”两个操作
参考地面站使用说明书,使飞控连接至地面站,请按下述步骤进行操作。
在参数设置界面中点击遥控器校准。
1:确保遥控接收器与飞控模块正确连接并正常工作(右侧通道映射上有绿条且拨动杆时会跟随变动)
2.尽量不要安装螺旋桨(若在安装螺旋桨的情况下校准,注意不要触发解锁动作)
3.确保遥控器微调全部归零(地面站校准前最好先做一次摇杆校准)
4.点击“开始校准”按钮并确认弹窗
5.反复推动遥控器摇杆到其极限位置,观察通道1至通道4的数据变化,直到红色边界线的位置固定为处.(尽量拨到最大值和最小值,可能需要用点力气)
6.反复拨动遥控器上的双向和三项开关,观察 通道5至通道8的数据变化,直到红色边界线的位置固定为止;
7.确保所有杆在中位时,点击”校准结束“
8.对最终校准值进行确认,前四个通道保证最大最小值,中间值一致(误差必须在10以内)
9.再次拨杆,核对每个通道的正反向是否正确(遥控器校准页面下方有图示)若不正确,可在遥控器内部设置舵机反向

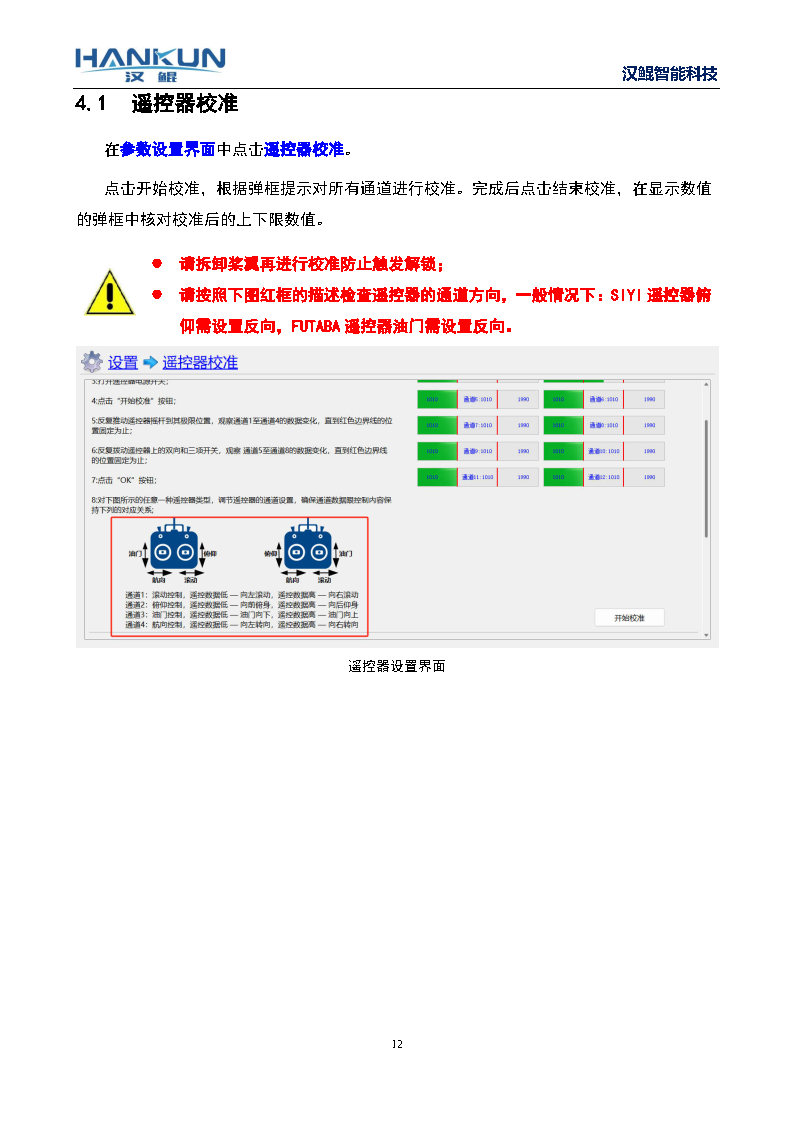

下方为遥控器校准图示

遥控器校准的教学视频链接:
下方为遥控器校准的视频(若客户提起遥控器校准,请发送此链接)
[遥控器校准](【试飞前检查第一步-遥控器校准】 https://www.bilibili.com/video/BV191WEetETU/?share_source=copy_web&vd_source=3294eedac1cf618d2dbda88d67edf41b)
1.确认遥控器校准已经完成
2.拆卸电机上的奖叶。
3.点击开始校准,然后飞行器飞控断电。
4.飞行器电池上电,上电后请确保飞控有同时开机,
5.飞控开机后为红蓝绿灯闪烁,随后待电机校准声音结束后,断开飞行器电源,至此完成电调校准。

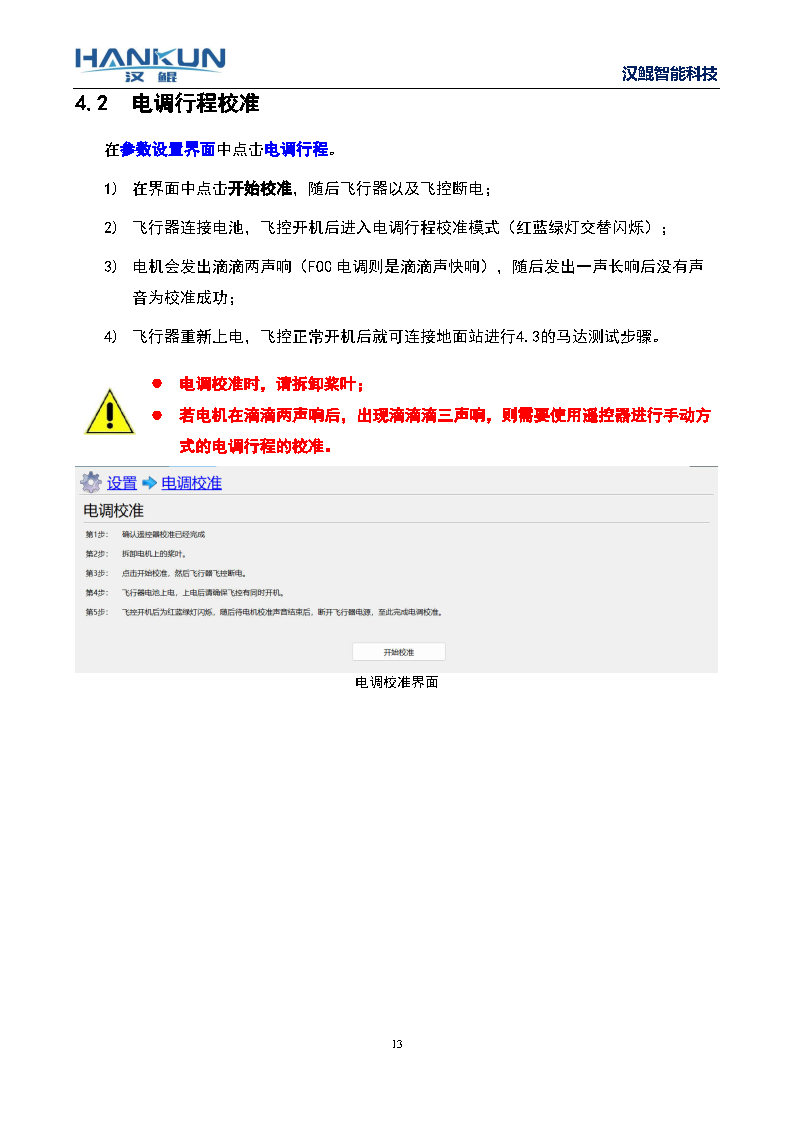

下方为电调行程校准图示

电调行程校准的教学视频链接:
下方为遥控器校准的视频
[电调行程校准](【试飞前检查第二步-电调行程校准】 https://www.bilibili.com/video/BV1eWWJeaE4j/?share_source=copy_web&vd_source=3294eedac1cf618d2dbda88d67edf41b)
1.确认所有的电机都有信号(上电没有滴滴响声)
2.飞行器切换至姿态模式,逐个测试电机转向以及位置,与左侧图示比较看是否一致
若均一致,则说明电机安装无误,若位置不一致,则检查是否电机电调线接错,若电机转向不一致,则调整电机与电调直接的香蕉头,任意对换一个或是查看是否是电机臂位置安装错误
3.需要注意的是若是新鲜安装飞控的飞机,最好是做两次电机测试,第一次在上桨之前,确认电机是否正常工作,转向位置是否正确,第二次是上桨后,确认桨叶转向是否与电机一致

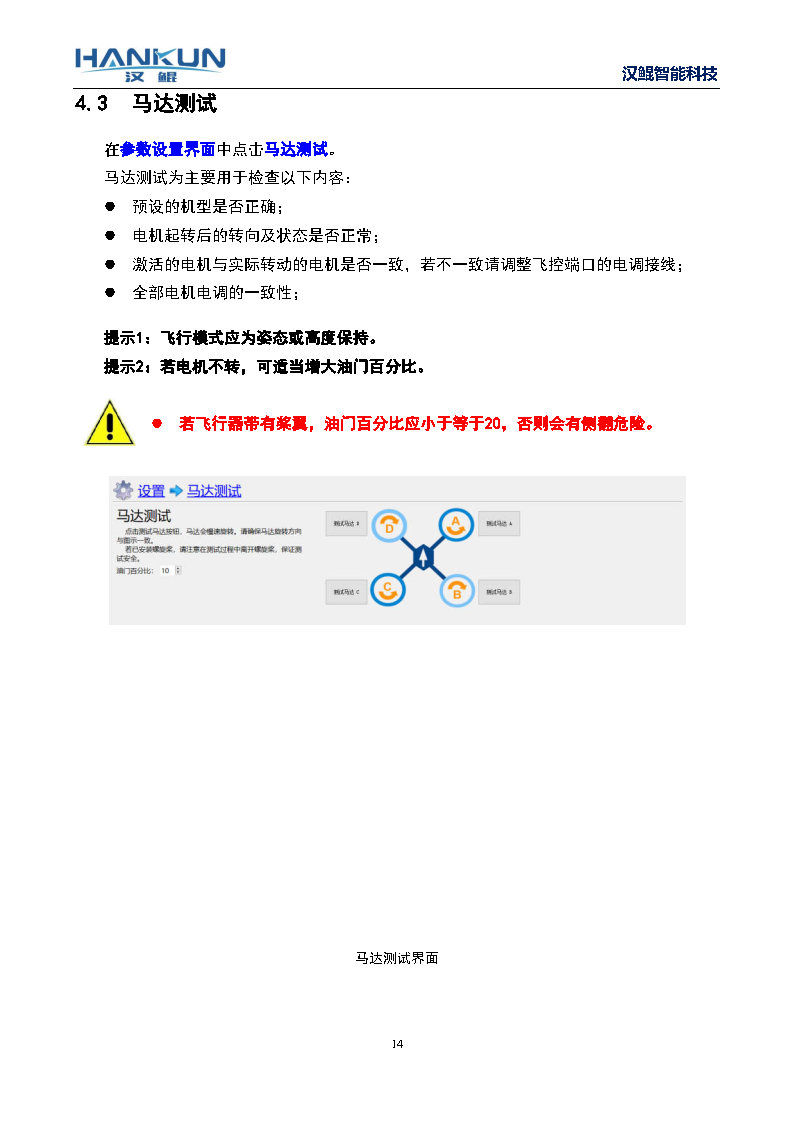

下方为马达测试(电机测试)图示

马达(电机)测试的教学视频链接:
下方为马达测试的视频
[马达(电机)测试](【试飞前检查第三步-马达测试】 https://www.bilibili.com/video/BV1LpWJeAEMF/?share_source=copy_web&vd_source=3294eedac1cf618d2dbda88d67edf41b)

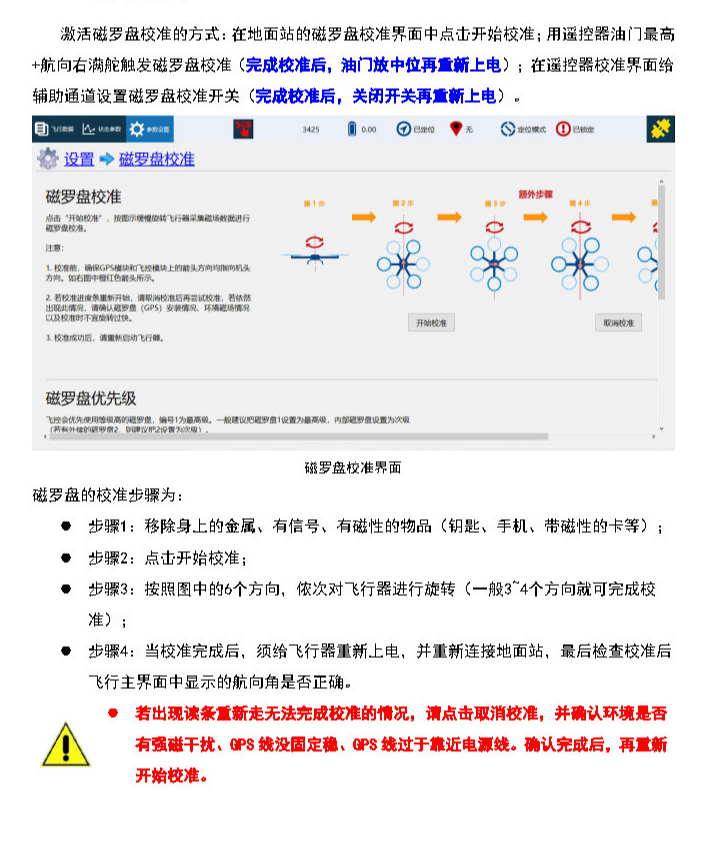

下方为磁罗盘校准图示

磁罗盘校准的教学视频链接:
下方为磁罗盘校准的视频
[磁罗盘校准](【试飞前检查第四步-磁罗盘校准】 https://www.bilibili.com/video/BV1nD4y157HQ/?share_source=copy_web&vd_source=3294eedac1cf618d2dbda88d67edf41b)
注意:磁干扰校准一般都不需要使用,使用时请查看此说明。磁干扰校准使用方法以及注意事项

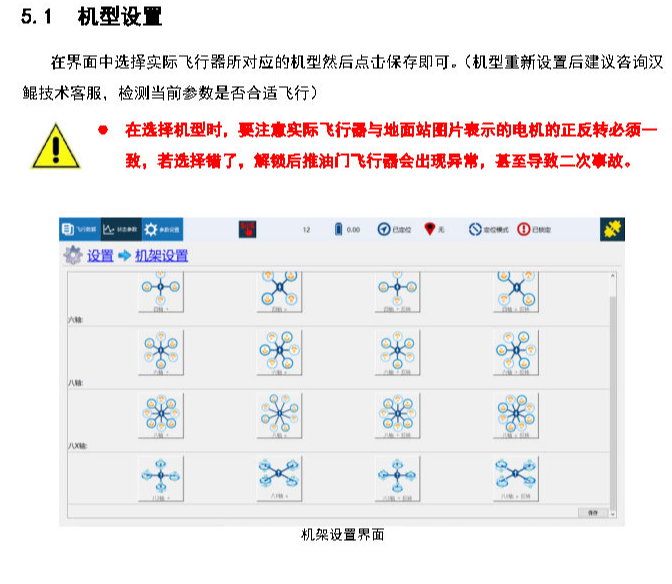

当前面步骤均完成后,理论上已经可以进行试飞,原因是飞控一般出厂前就针对客户的机型进行了参数预设,但如果有更换机型的需求,需要重新选择对应机型

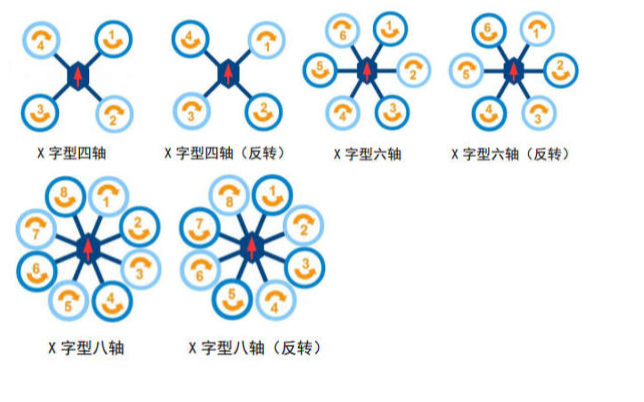

在界面选择实际的飞行器所对应的机型然后点击保存,要注意机架类型上标的电机转向和位置,与实际的是否一致
下方为机型设置图示(机架类型设置)

连接地面站后,进入参数设置界面-PID调参界面
下方为用户调参界面图示

这里也有简单的教程,有兴趣的朋友可以学习一下:
调参教程:[基础调参教程](file:///D:/work/2024HanKun/Station/oversee/2024-6-24-Aopa/2024-6-24-Aopa/files/help/PID/train.html)

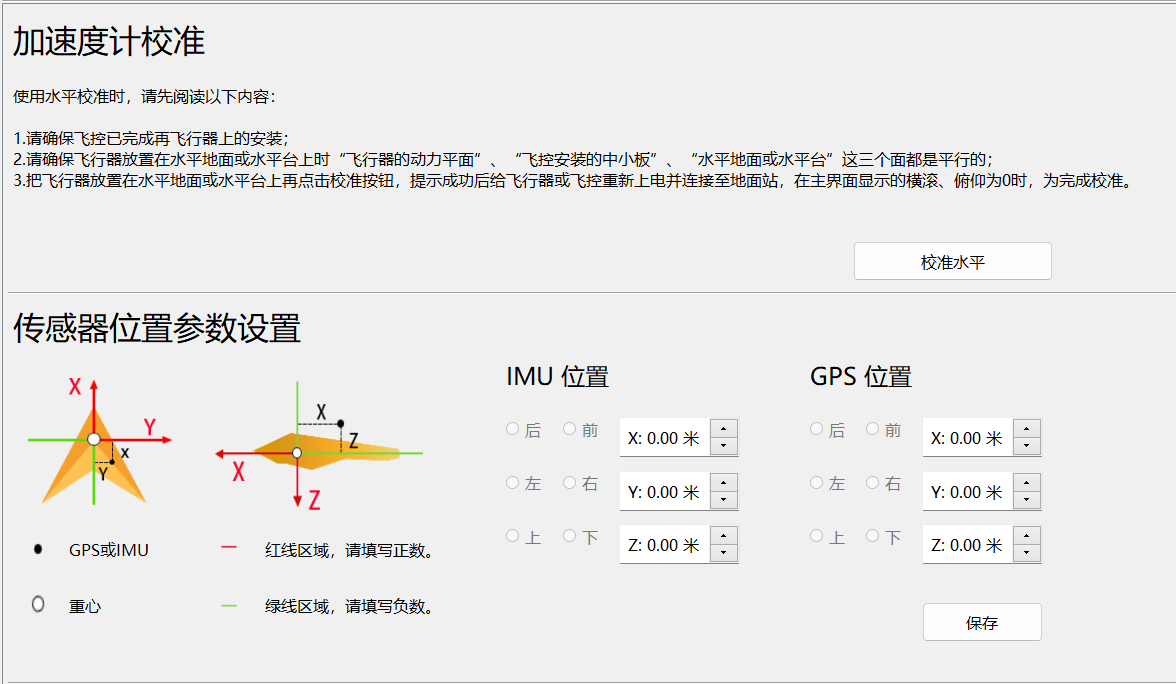

飞控的传感器设置共分为三个部分,并非初次起飞前必须要调试的选项,而是根据用户手上飞行器的机架和飞行状态不同进行的调整
当飞行器飞行时姿态模式下有倾斜,可以尝试使用该功能
当飞控安装位置以及GPS安装位置相距飞行器中心位置较远时,可以设置
通常飞控安装位置以及GPS安装位置没有进行设置的情况下,会出现以下情况
以上情况,均可以通过设置传感器位置进行优化
设置的时候要注意单位和正负
下方为传感器设置图示

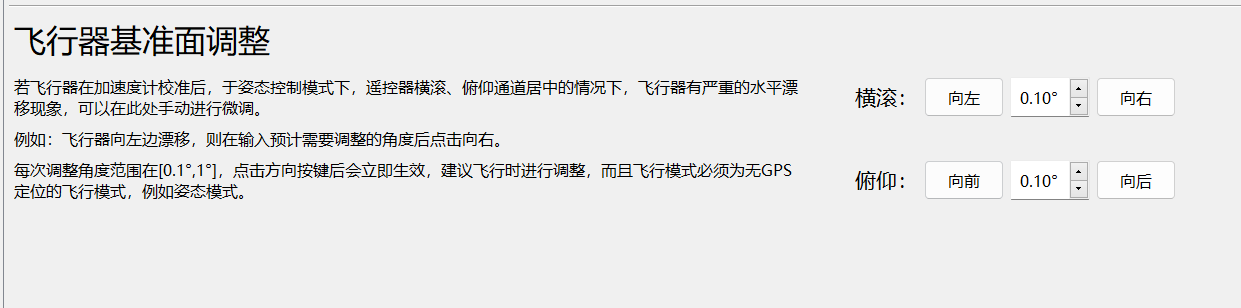

若飞行器在加速度计校准后,于姿态控制模式下,遥控器横滚、俯仰通道居中的情况下,飞行器有严重的水平漂移现象,可以在此处手动进行微调。
例如:飞行器向左边漂移,则在输入预计需要调整的角度后点击向右。每次调整角度范围在[0.11”,点击方向按键后会立即生效,建议飞行时进行调整,而日飞行模式必须为无GPS定位的飞行模式,例如姿态模式。
调整的具体方法:

用户在起飞前,可以根据自己的偏好去设置这些参数的内容,非必须设置,可以保持默认即可
连接上地面站后,点击参数设置-参数设置

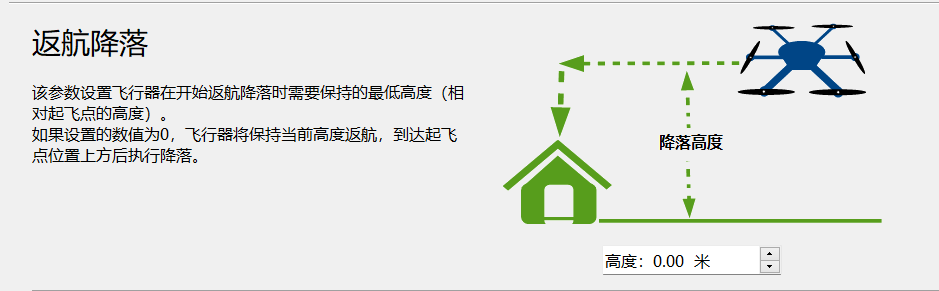

下方为返航高度设置图示

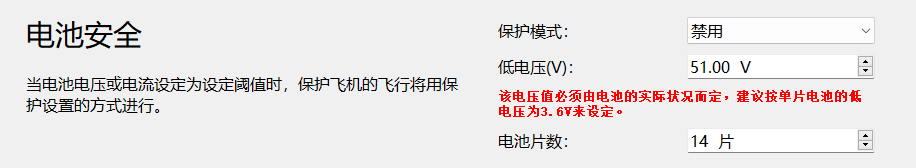

该参数设置飞行器的低电压数值,最低是多少伏会报警,用户可以自行设置(一般以3.6V单片为低电压保护阈值)
保护模式默认禁用,禁用的情况下,是仅有黄灯闪烁提醒,无声音
设置为原地降落或返航降落时,除了黄灯提醒之外,还会执行对应的动作,要注意执行动作的时候飞行器不可控,需要切换到姿态模式才可控,因此不建议设置为原地降落或返航降落
下方为低电压设置图示

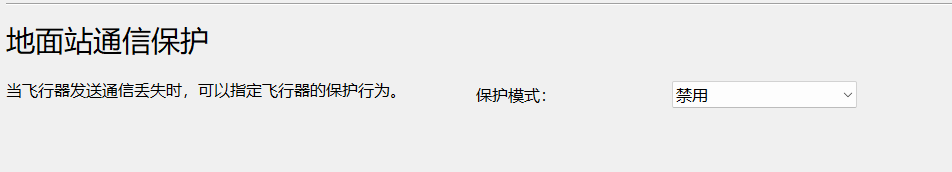

下方为地面站失效保护设置图示

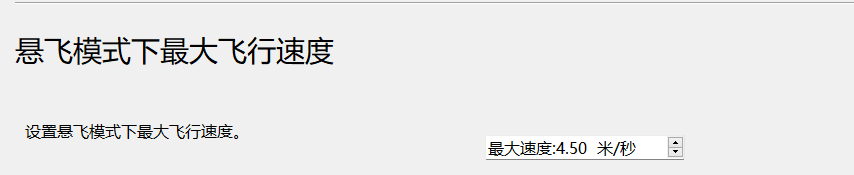

下方为悬飞最大速度设置图示

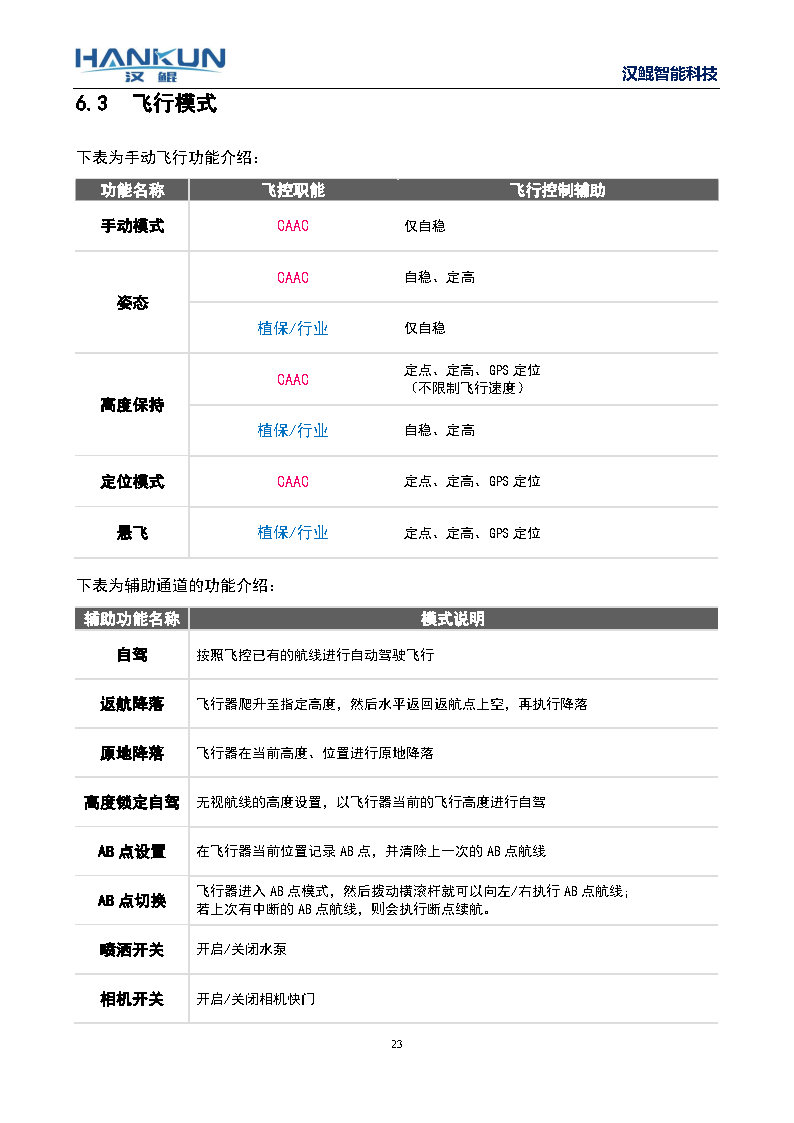

| 功能名称 | 飞控权限 | 飞行控制辅助 |
|---|---|---|
| 手动模式 | CAAC | 仅自稳 |
| 姿态模式 | CAAC | 自稳、定高 |
| 植保/行业 | 仅自稳 | |
| 高度保持 | CAAC | 定点、定高、GPS定位 |
| 植保/行业 | 自稳、定高 | |
| 定位模式 | CAAC | 定点、定高、GPS定位 |
| 植保/行业 | 定点、GPS定位 | |
| 悬飞模式 | CAAC | 定点、GPS定位 |
下方为功能图示

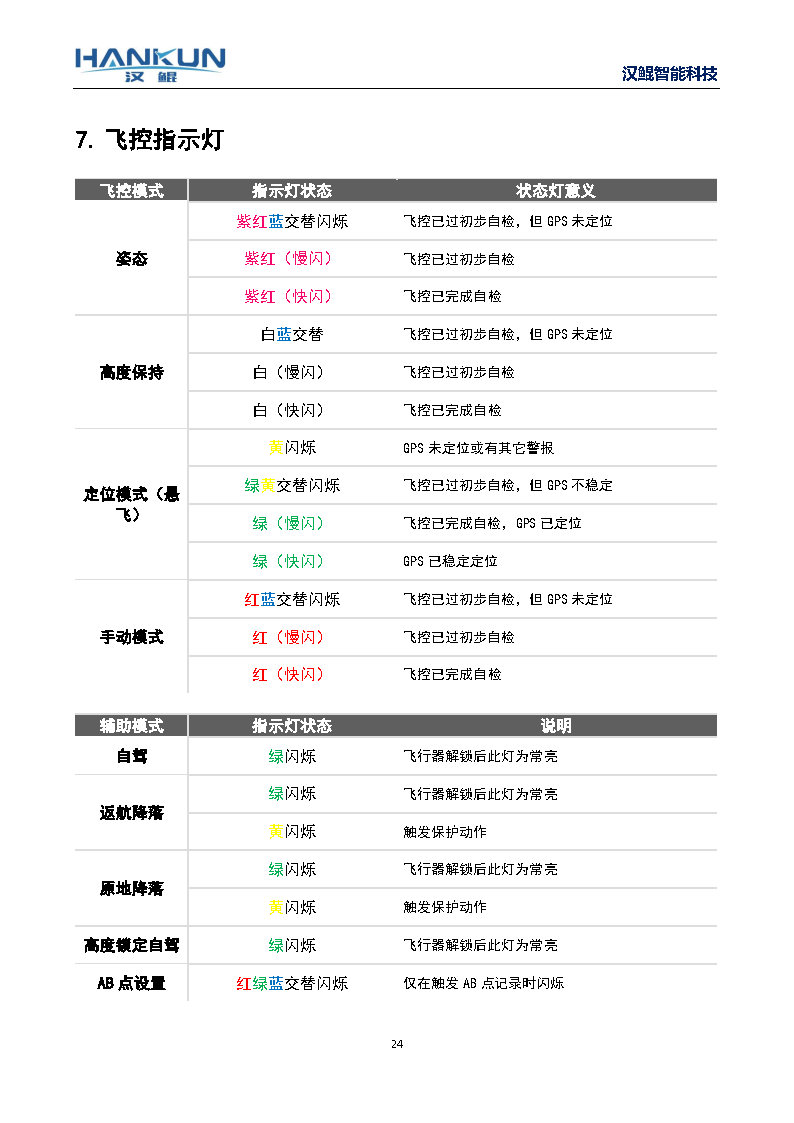

| 飞行模式 | 对应灯颜色 | 对应灯语 |
|---|---|---|
| 姿态模式 | 紫红蓝交替闪烁 | 飞控已过初步自检,且GPS未定位 |
| 姿态模式 | 紫红(慢闪) | 飞控已过初步自检 |
| 姿态模式 | 紫红(快闪) | 飞控已完成自检 |
| 姿态模式 | 紫黄灯闪烁 | 有其它警报请连接地面站查看 |
| 飞行模式 | 对应灯颜色 | 对应灯语 |
|---|---|---|
| 高度保持 | 白蓝交替 | 飞控已过初步自检,且GPS未定位 |
| 高度保持 | 白(慢闪) | 飞控已过初步自检 |
| 高度保持 | 白(快闪) | 飞控已完成自检 |
| 高度保持 | 白黄灯闪烁 | GPS未定位有其它警报请连接地面站查看 |
| 飞行模式 | 对应灯颜色 | 对应灯语 |
|---|---|---|
| 定位模式 | 绿蓝交替闪烁 | 飞控已过初步自检,且GPS未定位 |
| 定位模式 | 绿(慢闪) | 飞控已过初步自检 |
| 定位模式 | 绿(快闪) | 飞控已完成自检 |
| 定位模式 | 绿黄灯闪烁 | GPS未定位有其它警报请连接地面站查看 |
| 飞行模式 | 对应灯颜色 | 对应灯语 |
|---|---|---|
| 手动模式 | 红蓝交替闪烁 | 飞控已过初步自检 |
| 手动模式 | 红(慢闪)) | 飞控已过初步自检 |
| 手动模式 | 红(快闪)) | 飞控已完成自检 |
| 模式 | 闪烁颜色 |
|---|---|
| 自驾模式 | 绿闪烁 飞行器解锁后此灯为常亮 |
| 返航降落 | 绿闪烁 飞行器解锁后此灯为常亮 |
| 原地降落 | 黄闪烁 触发保护动作 |
| 高度锁定自驾 | 绿闪烁 飞行器解锁后此灯为常亮 |
| AB点设置 | 红绿蓝交替闪烁 仅在触发AB点记录时闪烁 |

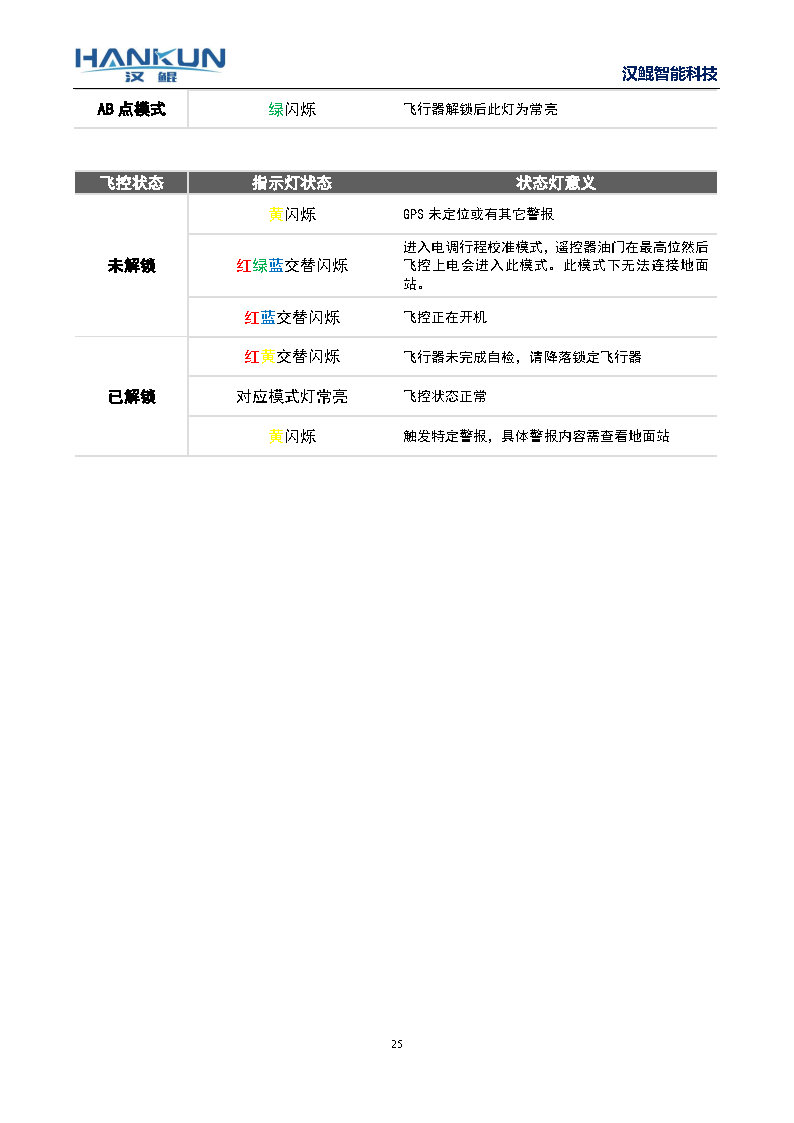

下方为指示灯图示2

下方为指示灯图示3

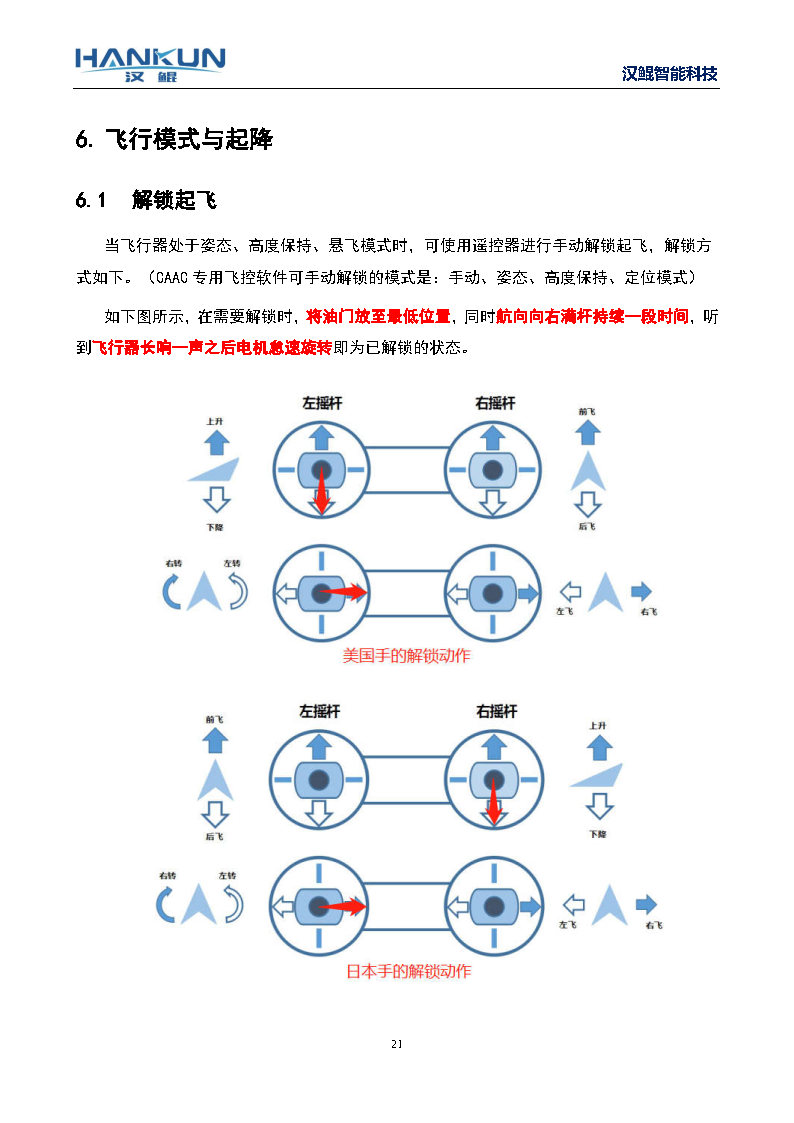

下方为解锁图示

当触发了飞行器的解锁动作后,飞行器仍然无法解锁,可能是处于以下的情况,用户可以先自行排除

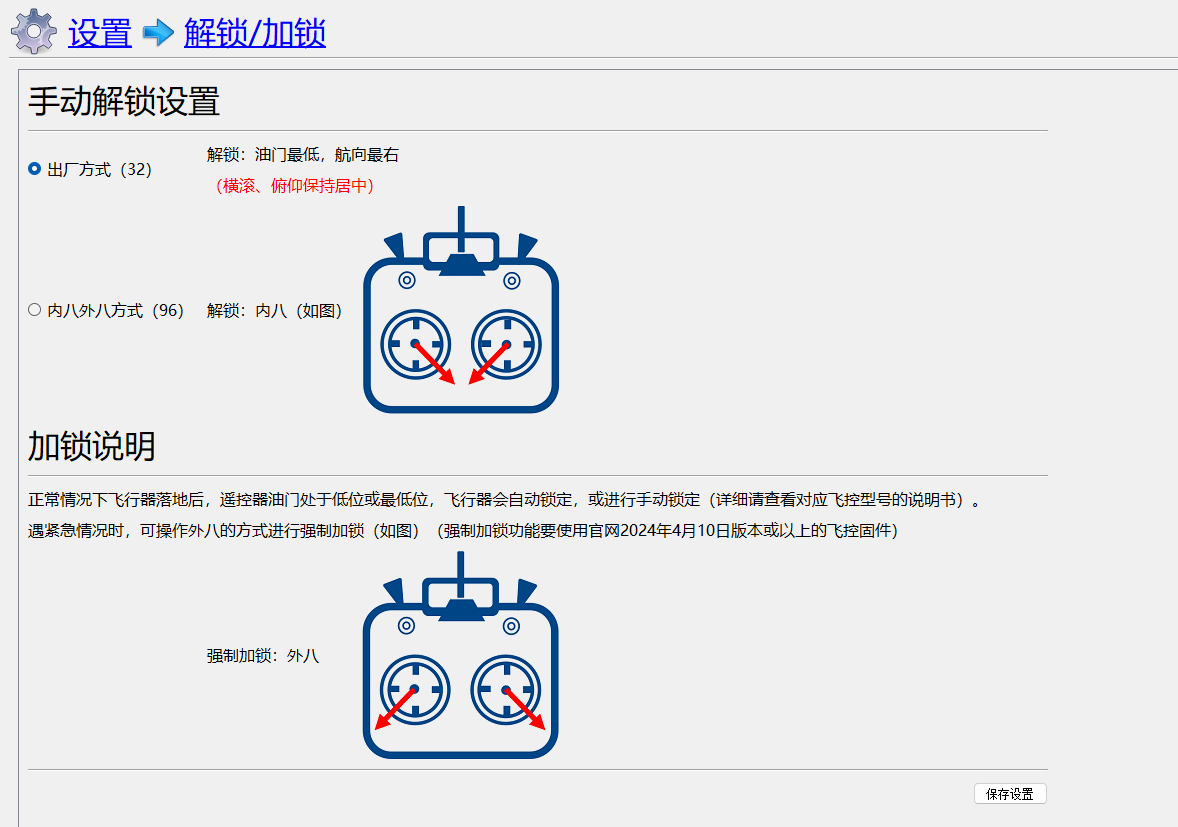

下方为解锁动作更换图示

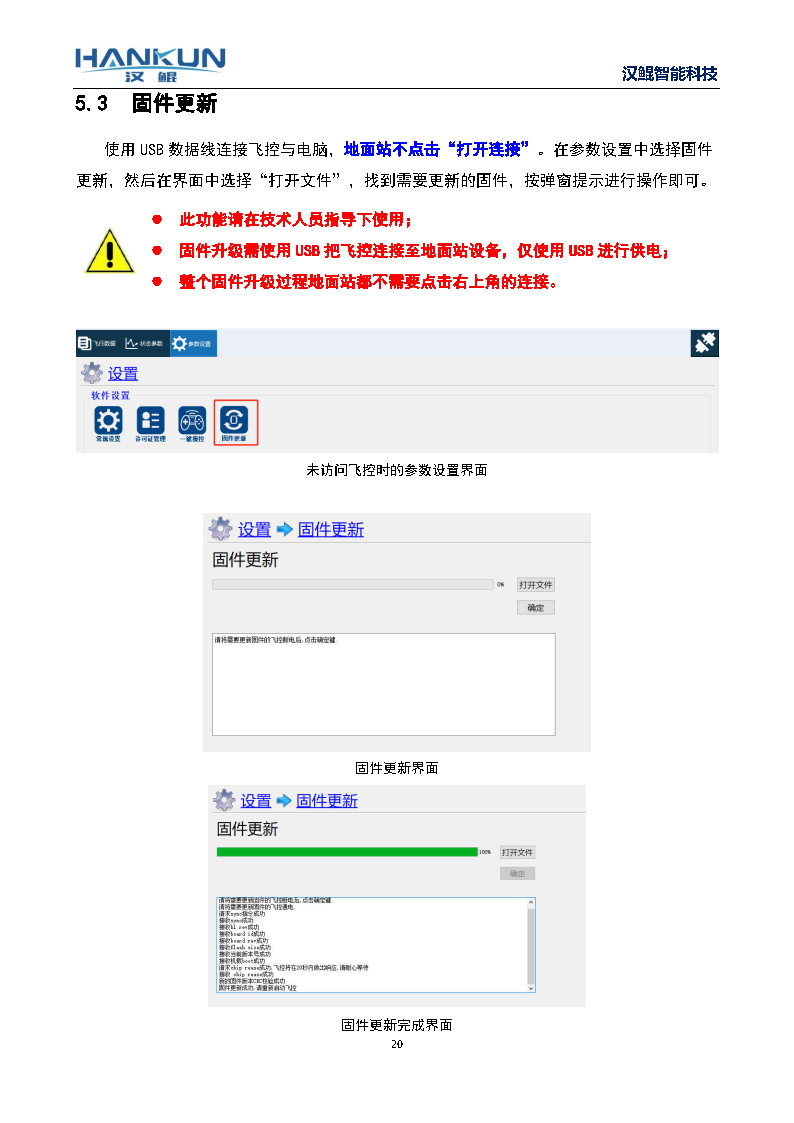

下方固件更新图示

固件更新的教学视频连接:
下方是固件更新的视频
[固件更新](【飞控健康与自我检测:固件更新与配置更新】 https://www.bilibili.com/video/BV1xA411Z7vc/?share_source=copy_web&vd_source=3294eedac1cf618d2dbda88d67edf41b)

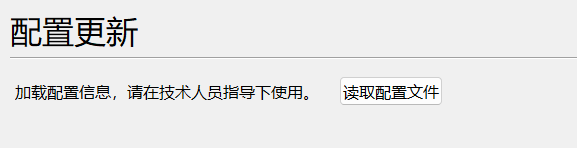

连接上地面站,参数设置-更新配置
点击读取配置文件,上传后缀.cfg的文件
下方配置更新图示

配置更新的教学视频连接(前半段是固件更新,后半段是配置更新):
下方是配置更新的视频
[配置更新](【飞控健康与自我检测:固件更新与配置更新】 https://www.bilibili.com/video/BV1xA411Z7vc/?share_source=copy_web&vd_source=3294eedac1cf618d2dbda88d67edf41b)

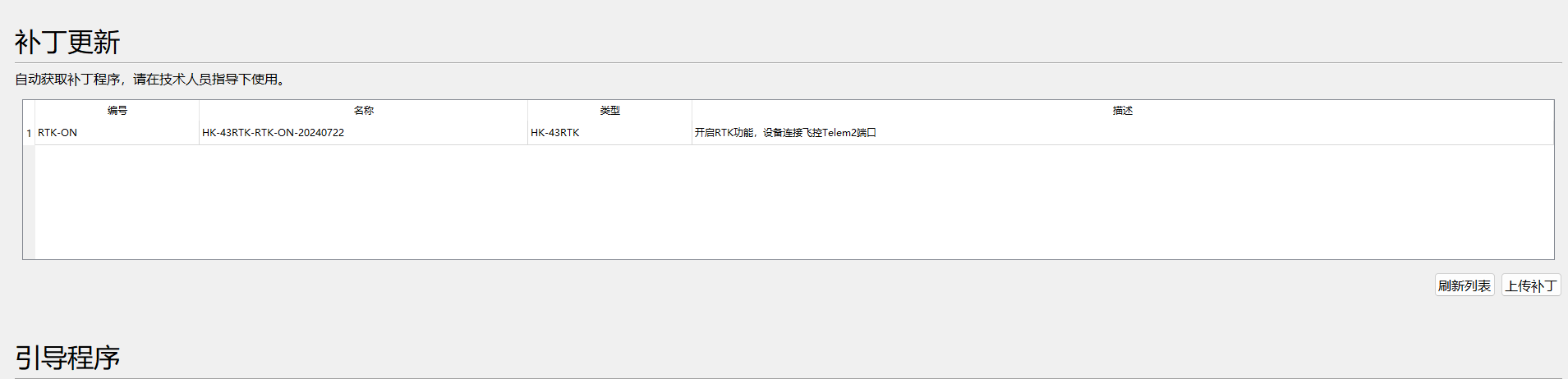

下方补丁更新图示

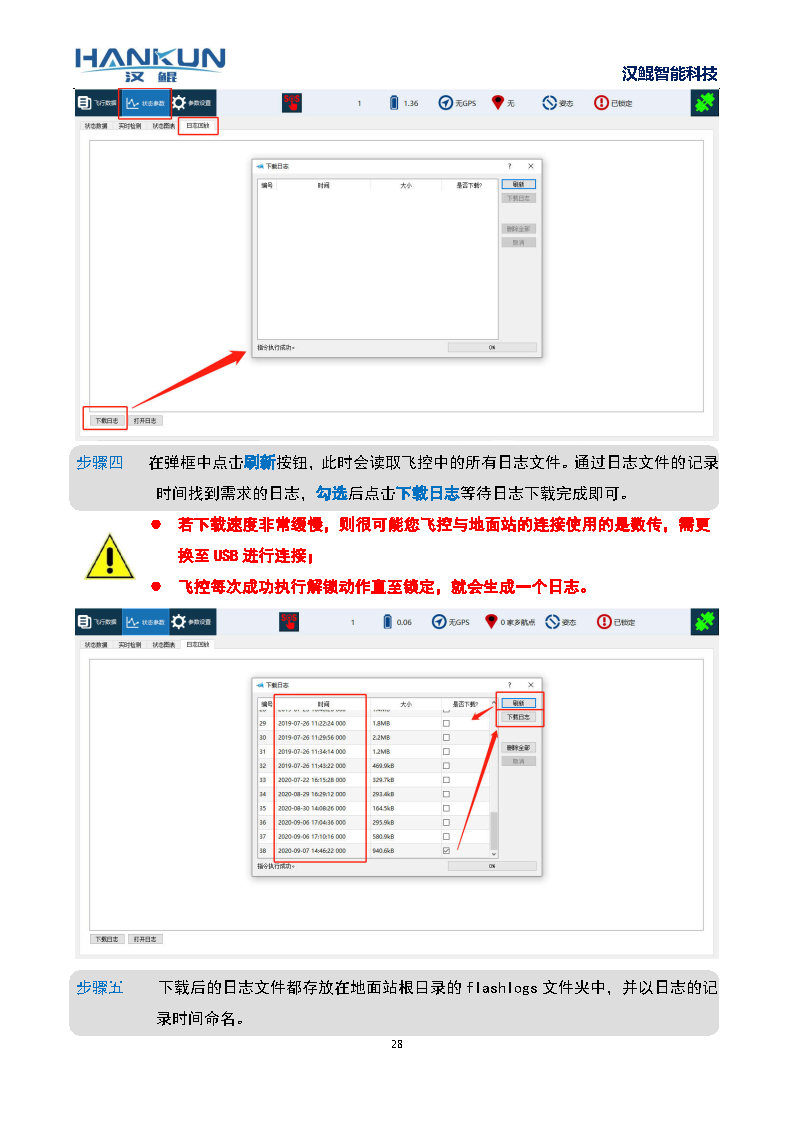

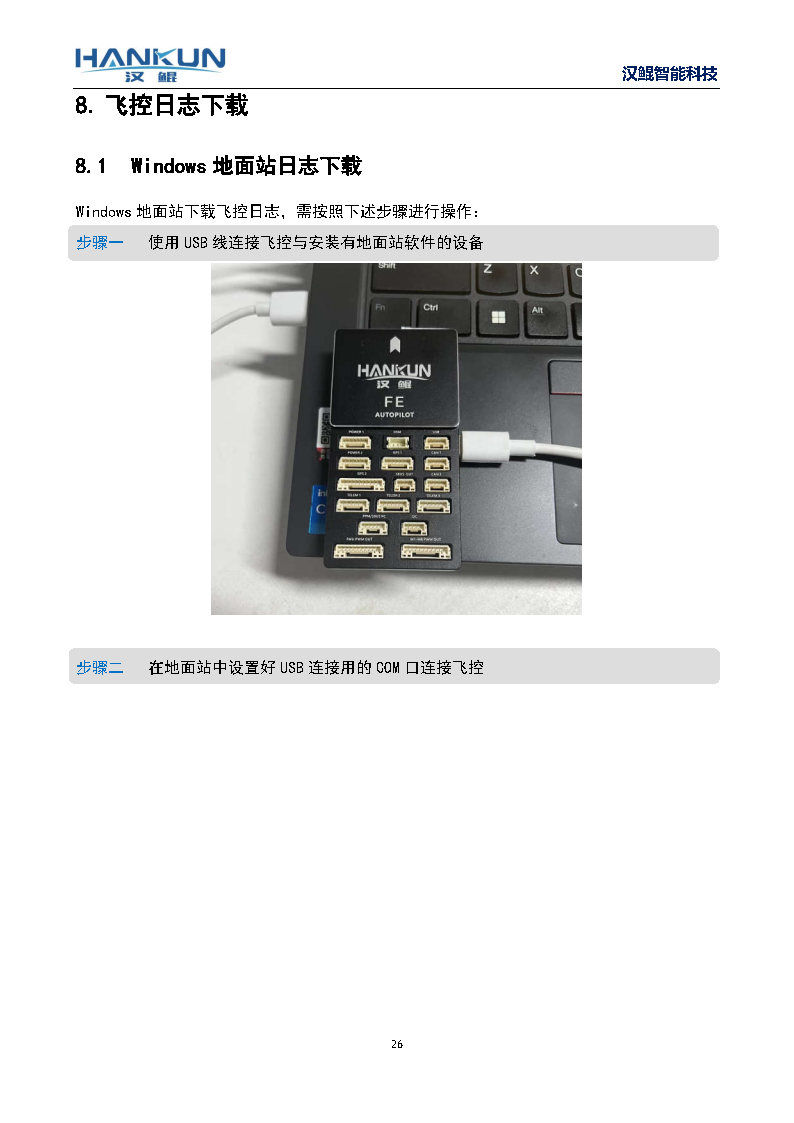

下方日志下载图示
